標準化華龍一號壓水堆核電機組安全殼噴淋熱交換器

發布日期：2023-02-13

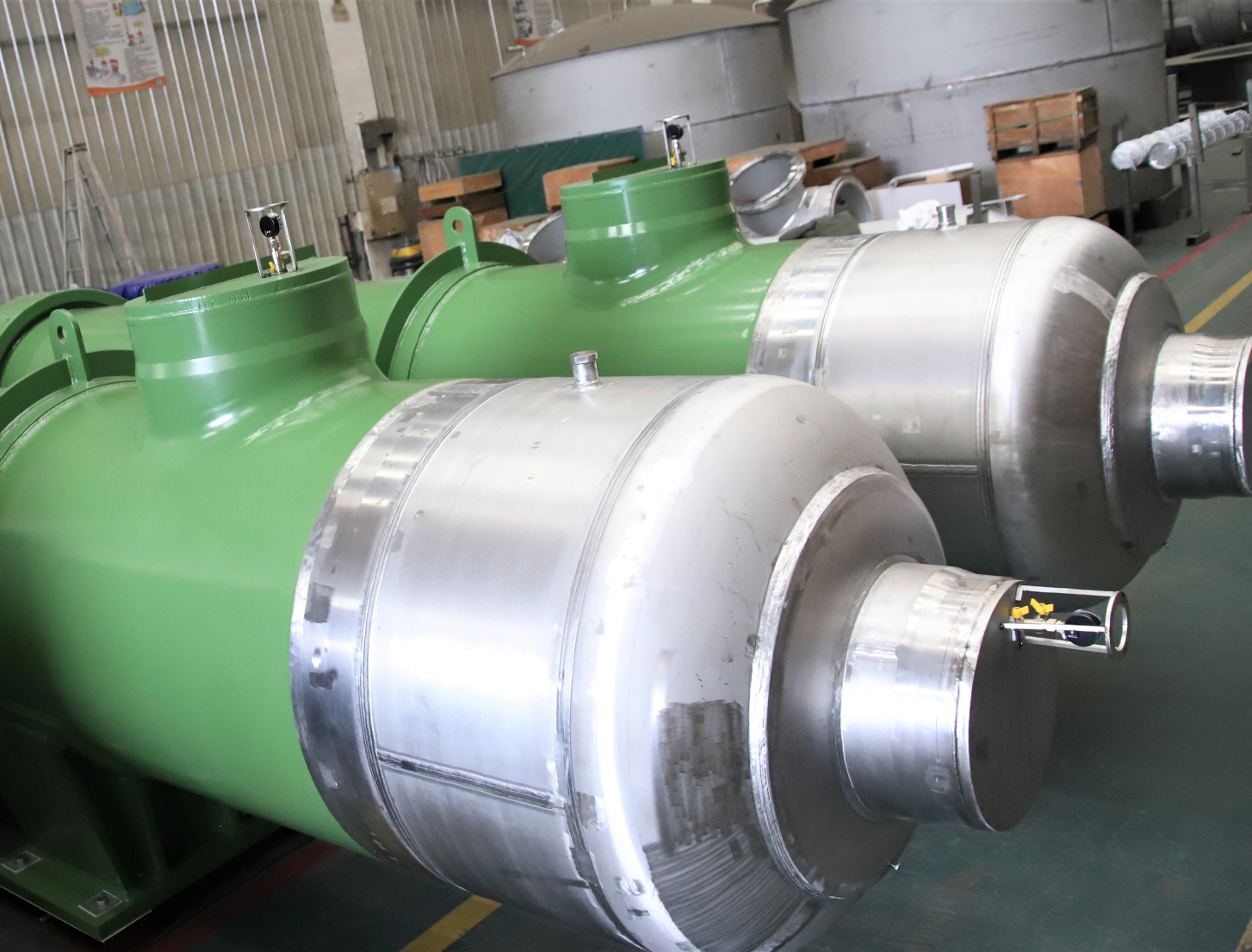

安全殼噴淋熱交換器設備長12.4米。

安全殼噴淋熱交換器是一臺臥式管殼式熱交換器，由兩個鞍式支座支撐。
安全殼噴淋熱交換器由下列部件組成：

Part.1

殼 體

殼體材料為碳鋼。

兩個筒體由一個膨脹節連接形成殼體組件。膨脹節的兩個套管與殼體焊接，5 個波的彈性波紋管連接在兩個套管之間，12 個拉桿作為膨脹節軸向移動時的導軌。殼體的兩端與兩個管板焊接，殼側入口有防沖擋板，防沖擋板焊接在兩個定距管和一個支撐件上，該支撐件為殼體的一部分，防沖擋板避免進口流體沖擊管束引起管子振動。熱交換器的殼體通過管嘴 c 和 d 與設冷水系統連接。

Part.2

管 束

熱交換器管束材料均采用奧氏體不銹鋼。

傳熱管穿過支撐板、折流板焊接并脹接在殼體兩端的管板上。折流板和支撐板由定距管保持它們各自的距離，12 個拉桿穿過定距管，一端擰緊在管板上，在定距管、支撐板、折流板安裝后，將拉桿另一端用螺母擰緊并點焊在最后一塊折流板上。殼體兩端的管板的背面與熱交換器的殼體焊接，正面與水室筒體焊接。

Part.3

入 口 水 室

入口水室由下列部件組成：
? 一個與管板焊接的筒體；
? 一個與筒體焊接的封頭；
? 一個帶有蓋板的手孔 g；
? 入口水室排水管嘴 f；
? 入口水室排氣管嘴 j；
? 噴淋水入口管嘴 a；

Part.4

出 口 水 室

出口水室由下列部件組成：
? 一個與管板焊接的筒體；
? 一個與筒體焊接的封頭；
? 一個帶有蓋板的手孔 h；
? 出口水室排水管嘴 e；
? 出口水室排氣管嘴 i；
? 噴淋水出口管嘴 b。

Part.5

支 座

熱交換器由兩個焊接在設備殼體上的鞍式支座支承。鞍式支座由地腳螺栓與熱交換器的基礎固定。靠近進口水室的鞍式支座固定在基礎上，另一鞍式支座相對于它的基礎可軸向位移，以補償熱交換器的膨脹或收縮。
